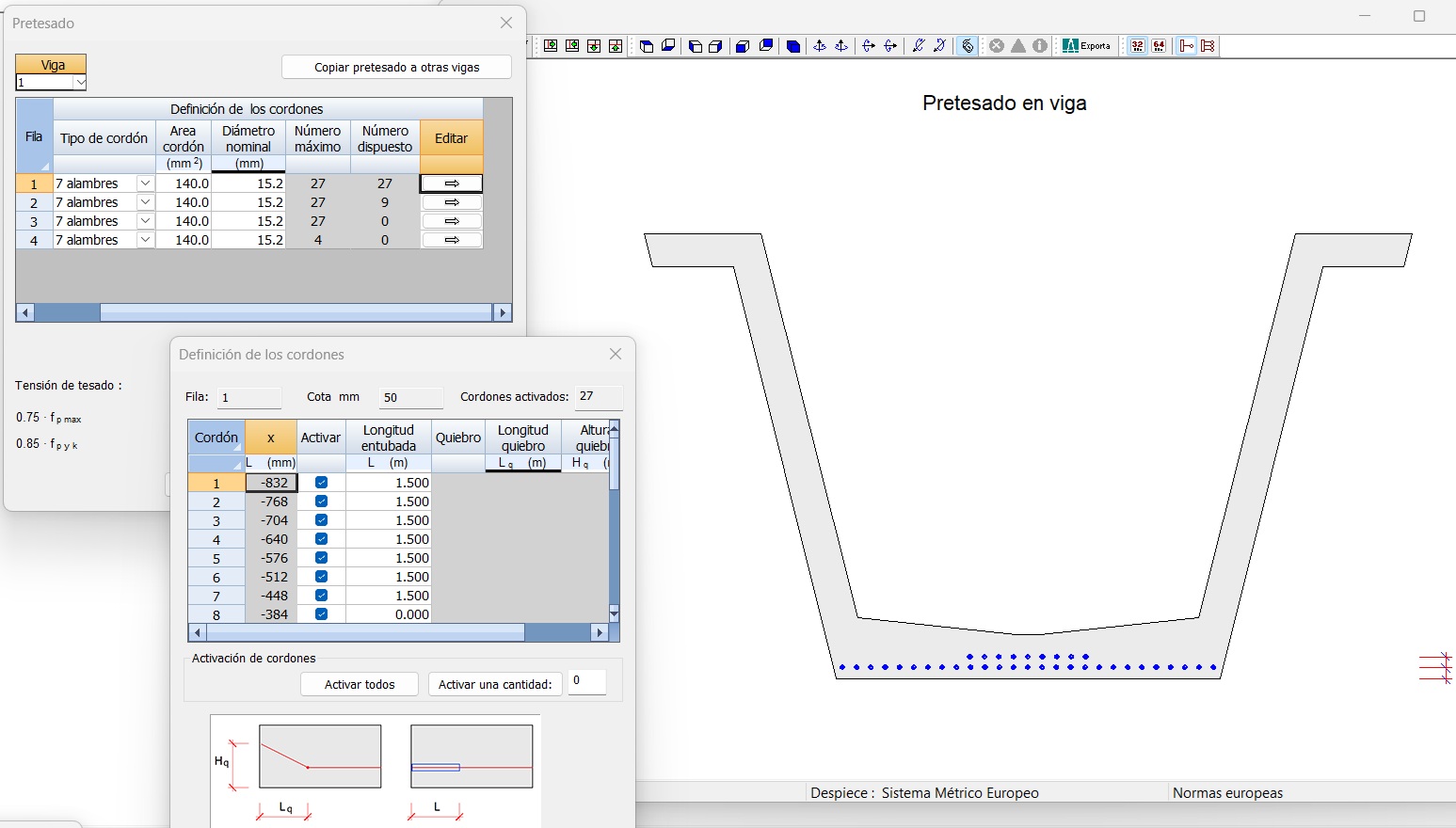

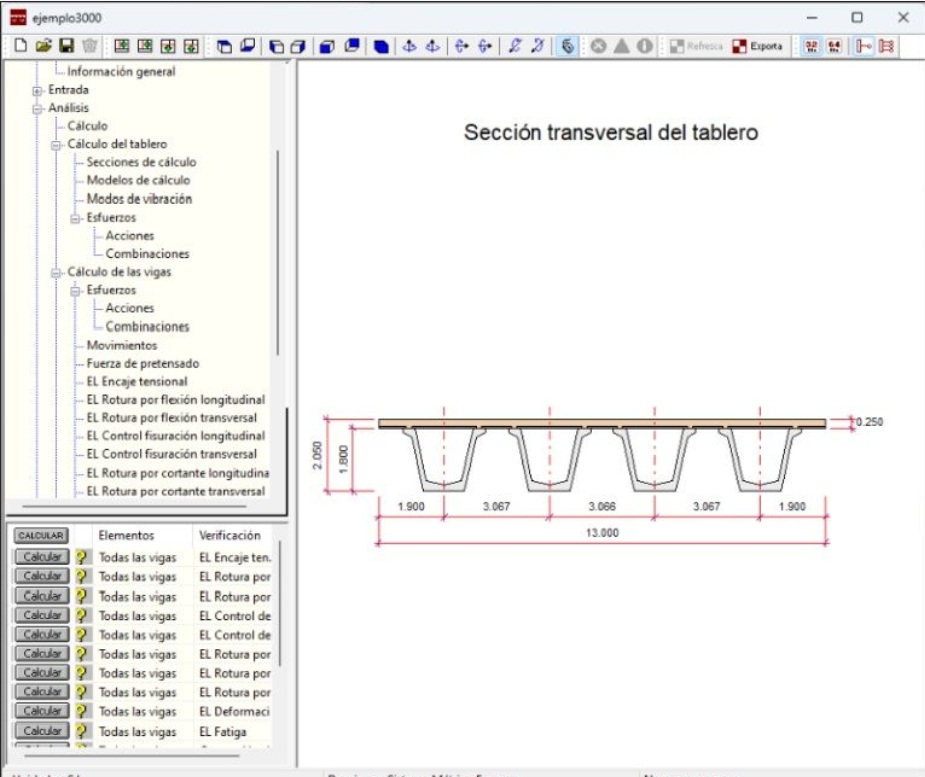

Aplicación: Este módulo de CivileStudio permite proyectar un tablero de vigas isostático con sección Artesa. El usuario puede trabajar con las vigas tipo definidas en la biblioteca o bien definir una sección propia. Las vigas pueden ser pretensadas y tener las 2 almas con altura igual o diferente.
En planta el tablero puede tener forma cualquiera. En alzado las vigas pueden tener inclinación longitudinal y la losa con canto constante o variable. El usuario puede definir la existencia de prelosas entre las vigas.

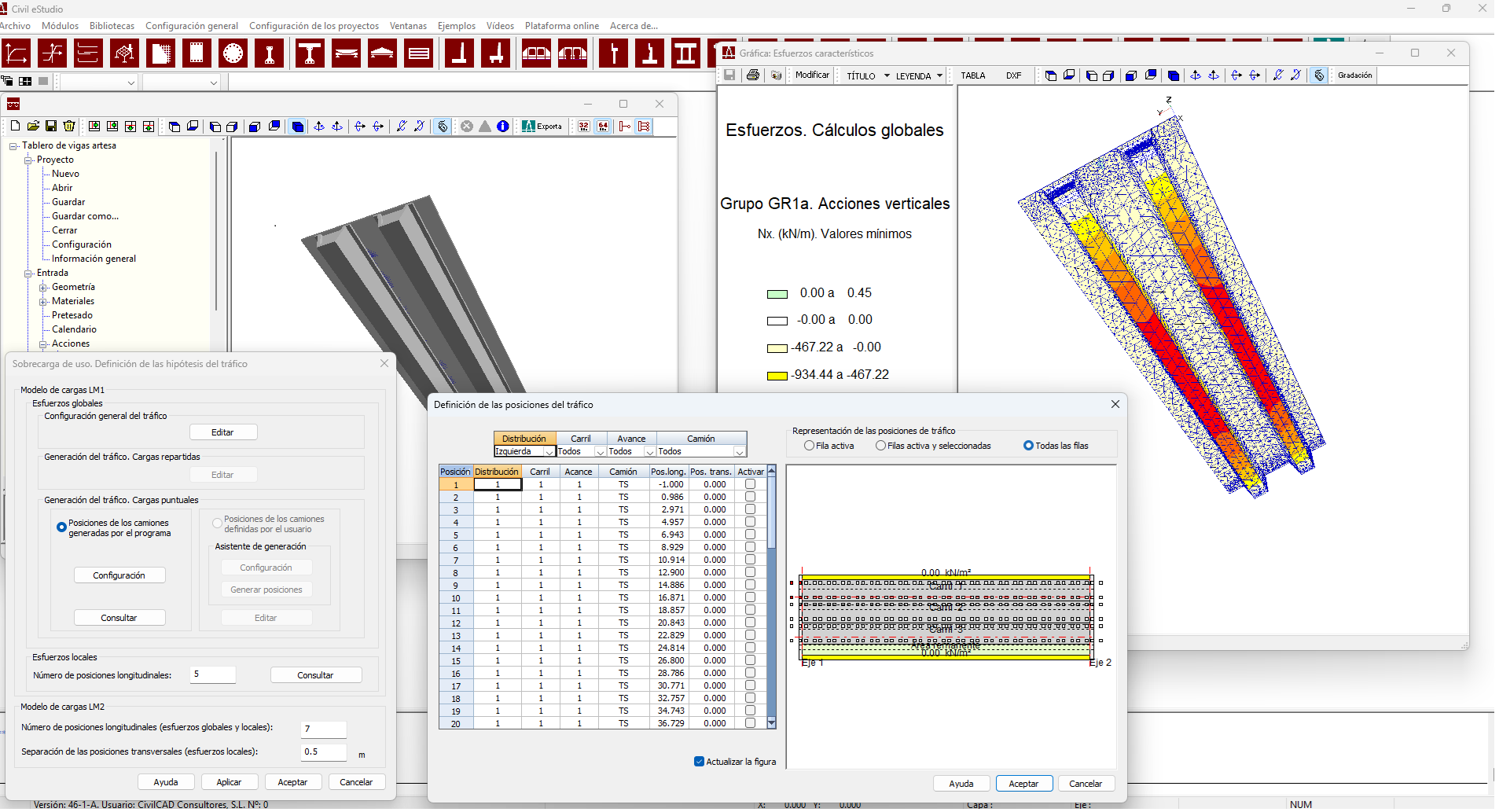

Las cargas que actúan sobre el tablero de vigas son las siguientes: peso propio, superestructura, pavimento y cargas muertas, pre-esfuerzos instantáneos, pérdidas de pre-esfuerzo, acción del tráfico, gradiente térmico, viento vertical y sismo.

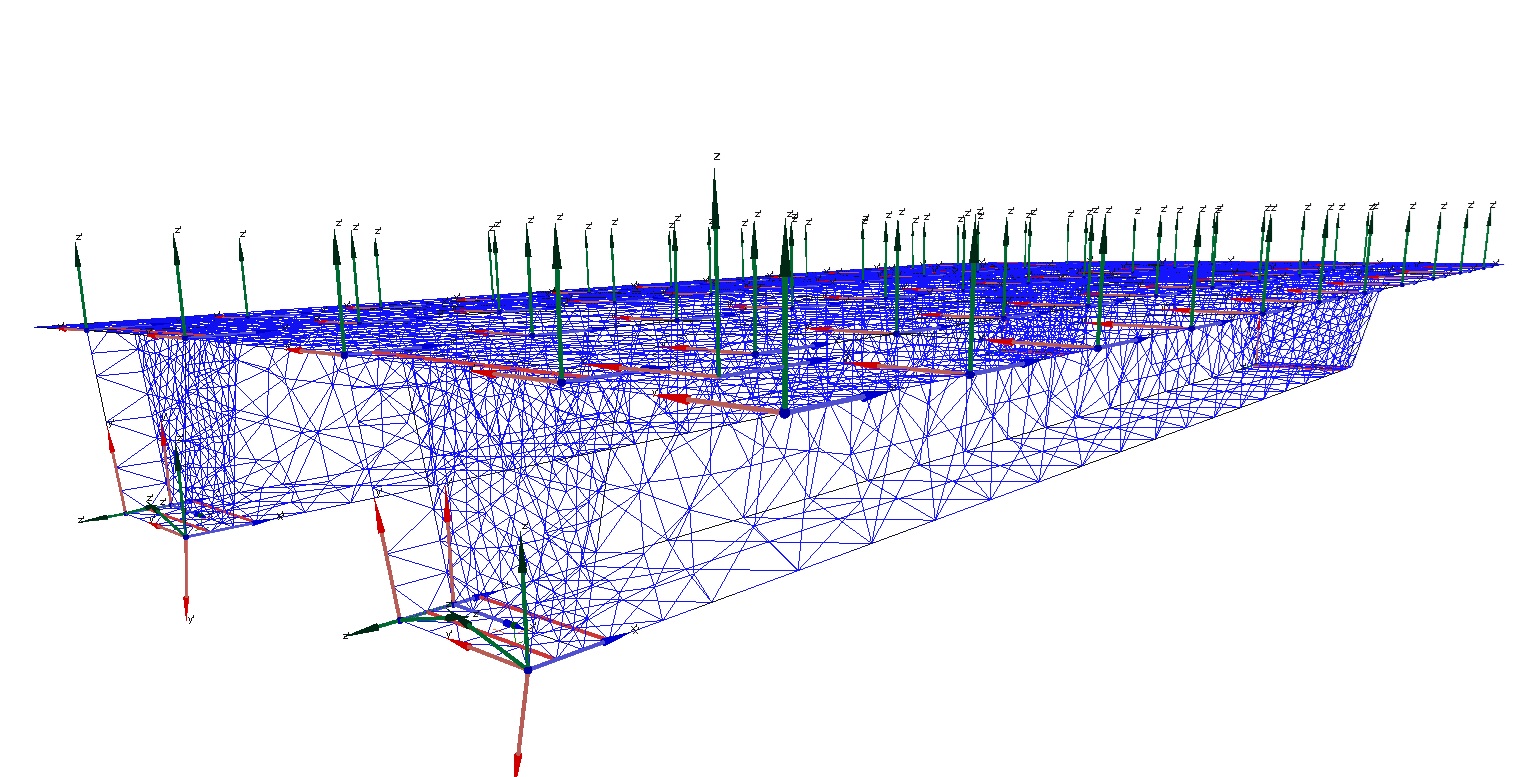

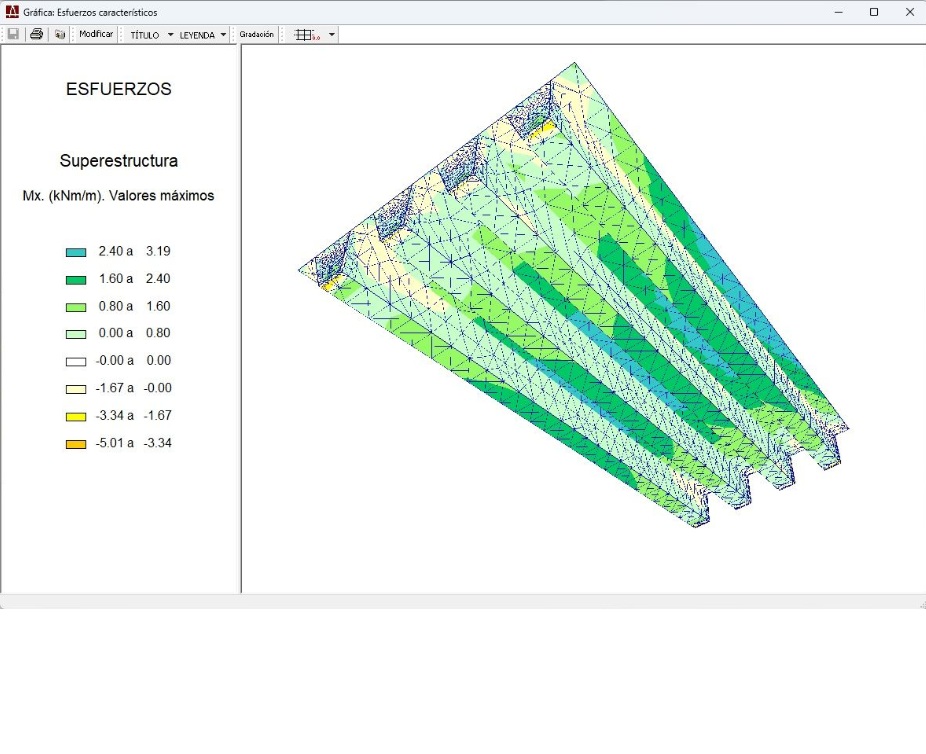

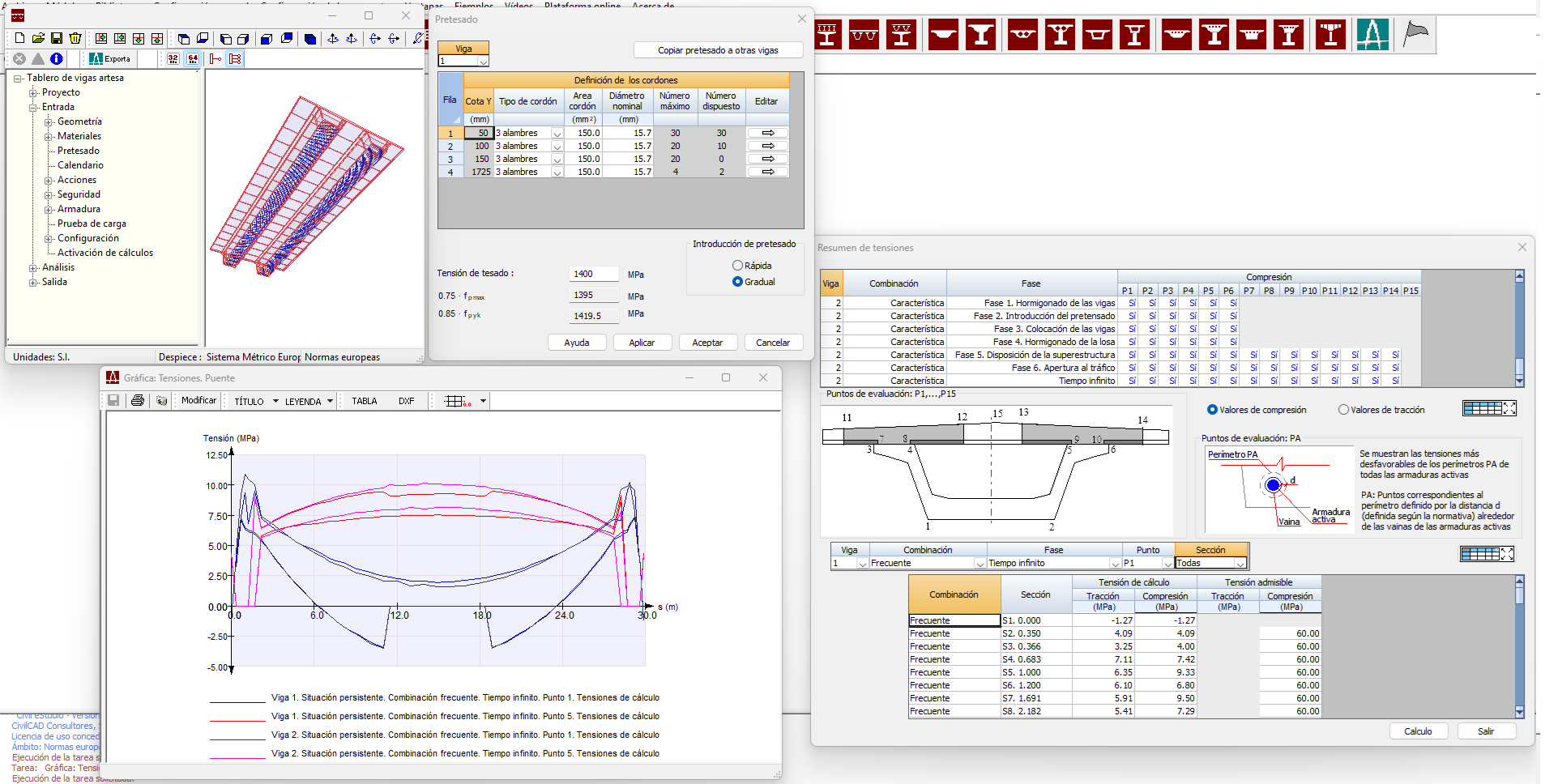

Cálculo: El Programa realiza el cálculo de esfuerzos para cada una de las acciones citadas y obtiene las envolventes para los estados límite en sus distintas combinaciones de carga. A continuación, el usuario puede obtener las tensiones máximas y mínimas que se producen en las fibras superior e inferior de las vigas y la losa a lo largo de cada viga en los distintos instantes de la historia y proceso constructivo del puente.

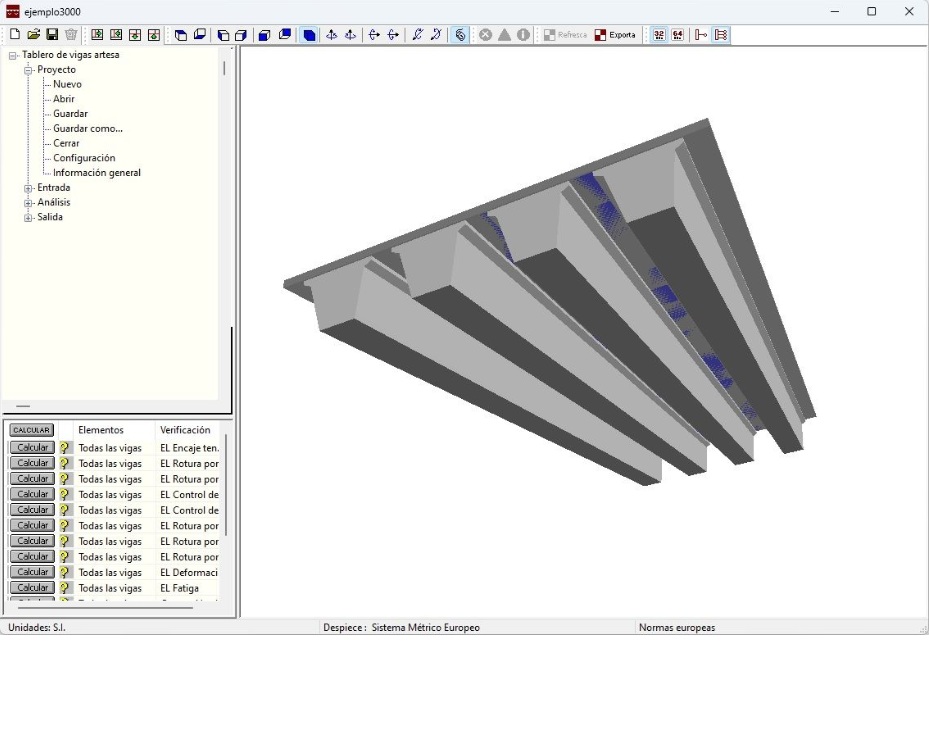

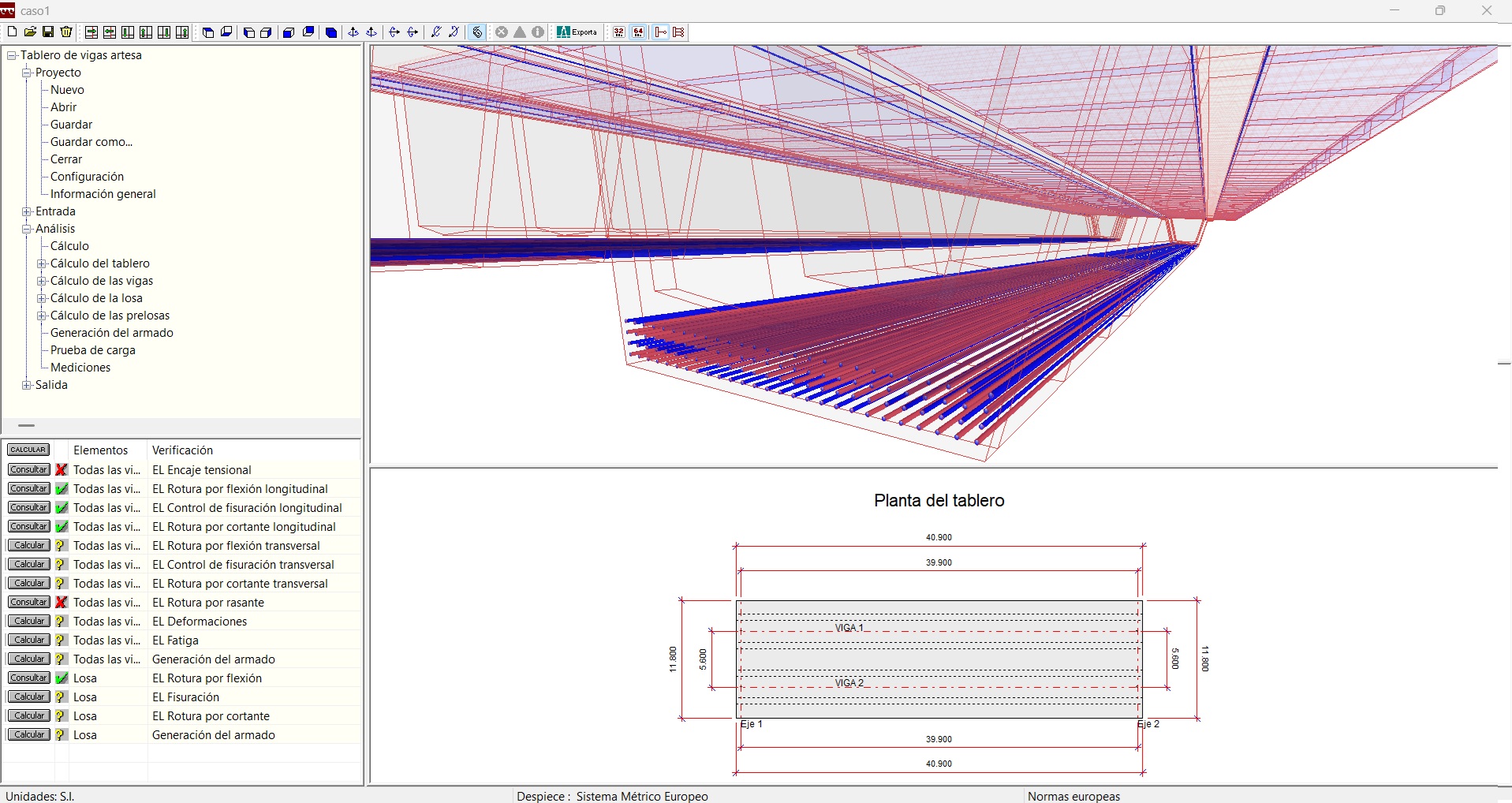

El programa realiza las comprobaciones de los estados límite siguientes en las vigas: encaje tensional, flexión, cortante, torsión, fisuración, rasante y de deformaciones. En la losa, las verificaciones efectuadas son las correspondientes a los estados límite siguientes: flexión, cortante y fisuración del concreto.
Las cuantías de armado de la estructura son obtenidas de forma automática. El cálculo de las armaduras es configurable por el usuario. El programa obtiene las cuantías mínimas establecidas por la normativa.
Resultados: El programa genera los planos de geometría, los cómputos métricos, las memorias de cálculo y los archivos IFC de integración BIM.
Intuitiva entrada de datos
Introducción de geometría y acciones de forma paramétrica, muy sencilla, rápida e intuitiva.
